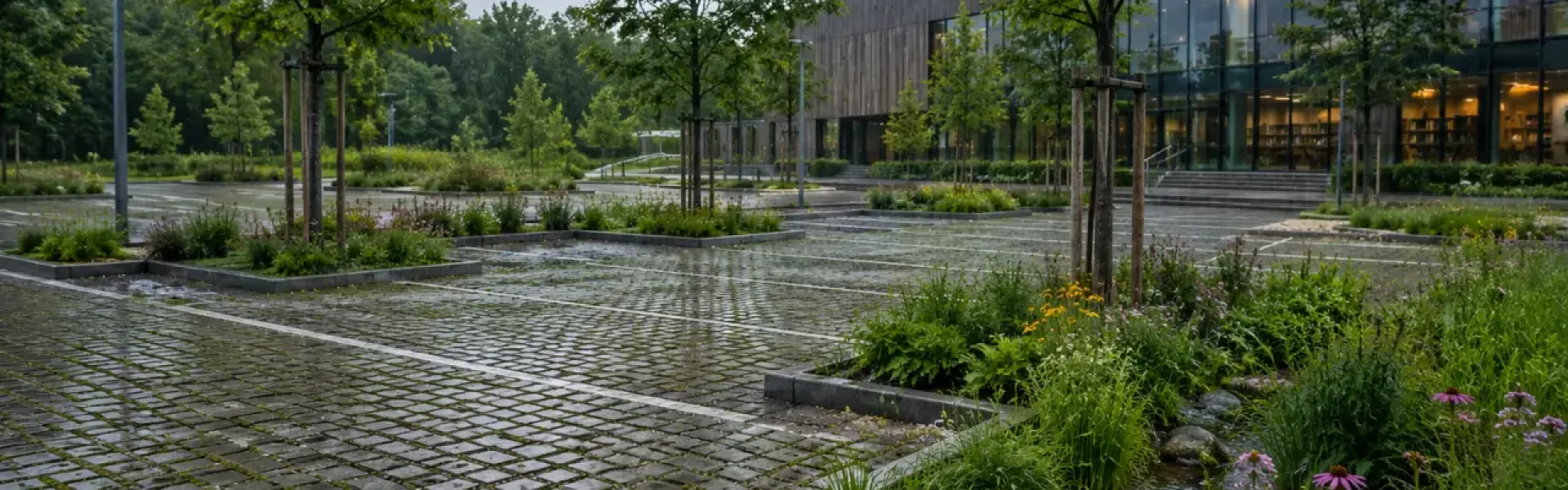

Beton, który pije wodę. Jak nowoczesne nawierzchnie pomagają zatrzymać deszcz tam, gdzie spada

Jeszcze kilkadziesiąt lat temu odpowiedź wydawała się oczywista.

Dobra droga, chodnik czy parking powinny być przede wszystkim szczelne. Im szybciej woda spłynie do studzienki i zniknie z powierzchni, tym lepiej. Deszcz traktowano jak problem, który należy możliwie sprawnie odprowadzić do kanalizacji, rzeki lub rowu melioracyjnego.

Tak projektowano całe miasta.

Z czasem okazało się jednak, że rozwiązanie, które przez lata uznawano za wzór nowoczesności, zaczęło generować nowe problemy. Każdy kolejny parking, plac czy odcinek asfaltowej drogi zmniejszał powierzchnię, przez którą woda mogła naturalnie wsiąkać do gruntu. Podczas intensywnych opadów kanalizacja deszczowa coraz częściej nie nadążała z odbiorem ogromnych ilości wody spływającej z nieprzepuszczalnych nawierzchni. Kilka dni później ten sam teren zmagał się już z niedoborem wilgoci, ponieważ większość deszczówki zdążyła odpłynąć poza miejsce, w którym spadła.

Paradoks współczesnych miast polega więc na tym, że jednocześnie zmagają się z lokalnymi podtopieniami i coraz częstszymi okresami suszy.

W ostatnich latach zaczęło zmieniać się również podejście inżynierów. Zamiast projektować wyłącznie systemy, które jak najszybciej odprowadzają wodę, coraz częściej poszukuje się rozwiązań pozwalających zatrzymać ją możliwie blisko miejsca opadu. Tak narodziło się nowe spojrzenie na nawierzchnie, które jeszcze do niedawna wydawały się czymś zupełnie oczywistym.

Okazuje się bowiem, że beton nie zawsze musi być symbolem „betonozy”.

Może stać się elementem zielonej infrastruktury.

Coraz częściej powstają chodniki, place i parkingi wykonane z materiałów, które nie tylko przenoszą obciążenia samochodów czy pieszych, ale jednocześnie przepuszczają wodę do gruntu. Dzięki temu deszcz nie musi trafiać od razu do kanalizacji. Może zasilić glebę, wspomóc roślinność i częściowo odbudować lokalne zasoby wód podziemnych.

To jedna z tych zmian, które z pozoru wydają się niewielkie, a w rzeczywistości oznaczają całkowicie nowe spojrzenie na projektowanie przestrzeni.

Bo być może najnowocześniejsza nawierzchnia XXI wieku nie jest tą, która najszybciej odprowadza wodę.

Być może jest nią ta, która potrafi ją zatrzymać.

Dlaczego tradycyjny asfalt i beton nie lubią deszczu?

Tradycyjna nawierzchnia drogowa została zaprojektowana przede wszystkim po to, aby była trwała, równa, odporna na obciążenia i możliwie bezpieczna dla użytkowników. Asfalt, beton czy szczelnie ułożona kostka brukowa bardzo dobrze spełniają te zadania, ale z punktu widzenia obiegu wody mają jedną zasadniczą cechę – niemal nie przepuszczają opadów do gruntu.

Podczas spokojnego deszczu może nie wydawać się to dużym problemem. Woda spływa po powierzchni do najbliższego wpustu, rowu lub kanalizacji deszczowej. Sytuacja zmienia się jednak podczas intensywnych opadów. Jeżeli duża część terenu jest pokryta szczelnymi nawierzchniami, niemal cała woda musi zostać szybko odebrana przez system odwodnienia. Kanalizacja deszczowa dostaje wtedy w krótkim czasie bardzo dużą ilość wody, a jej przepustowość bywa niewystarczająca.

To właśnie dlatego po gwałtownych ulewach na ulicach, parkingach i placach pojawiają się zastoiska wody. Nie zawsze oznacza to, że system odwodnienia został źle wykonany. Często problem polega na tym, że zbyt duża powierzchnia działa jak jedna wielka, szczelna rynna. Woda nie ma gdzie wsiąknąć, więc spływa dalej, przyspiesza i kumuluje się w najniższych punktach terenu.

Szczelne nawierzchnie mają jeszcze jeden skutek, mniej widoczny na pierwszy rzut oka. Ograniczają zasilanie gruntu wodą opadową. Po deszczu powierzchnia szybko wysycha, ale głębsze warstwy gleby nie zawsze otrzymują odpowiednią ilość wilgoci. Ma to znaczenie zwłaszcza w miastach, gdzie drzewa, trawniki i rabaty często rosną w trudnych warunkach, między jezdniami, chodnikami i parkingami.

W efekcie ten sam deszcz może jednego dnia powodować lokalne podtopienia, a kilka dni później nie mieć już większego znaczenia dla roślinności. Woda spadła, ale nie została zatrzymana tam, gdzie mogłaby być potrzebna.

Nie oznacza to oczywiście, że asfalt i beton są z natury złe. W wielu miejscach są konieczne i trudno wyobrazić sobie bez nich współczesną infrastrukturę drogową. Problem zaczyna się wtedy, gdy szczelne nawierzchnie stosuje się wszędzie, niezależnie od funkcji terenu, warunków gruntowych i możliwości zagospodarowania wody opadowej.

Nowoczesne podejście nie polega więc na całkowitym odrzuceniu tradycyjnych materiałów. Chodzi raczej o rozsądne rozróżnienie, gdzie nawierzchnia musi być szczelna i bardzo wytrzymała, a gdzie można zastosować rozwiązania przepuszczalne, które pozwolą wodzie częściowo wrócić do gruntu.

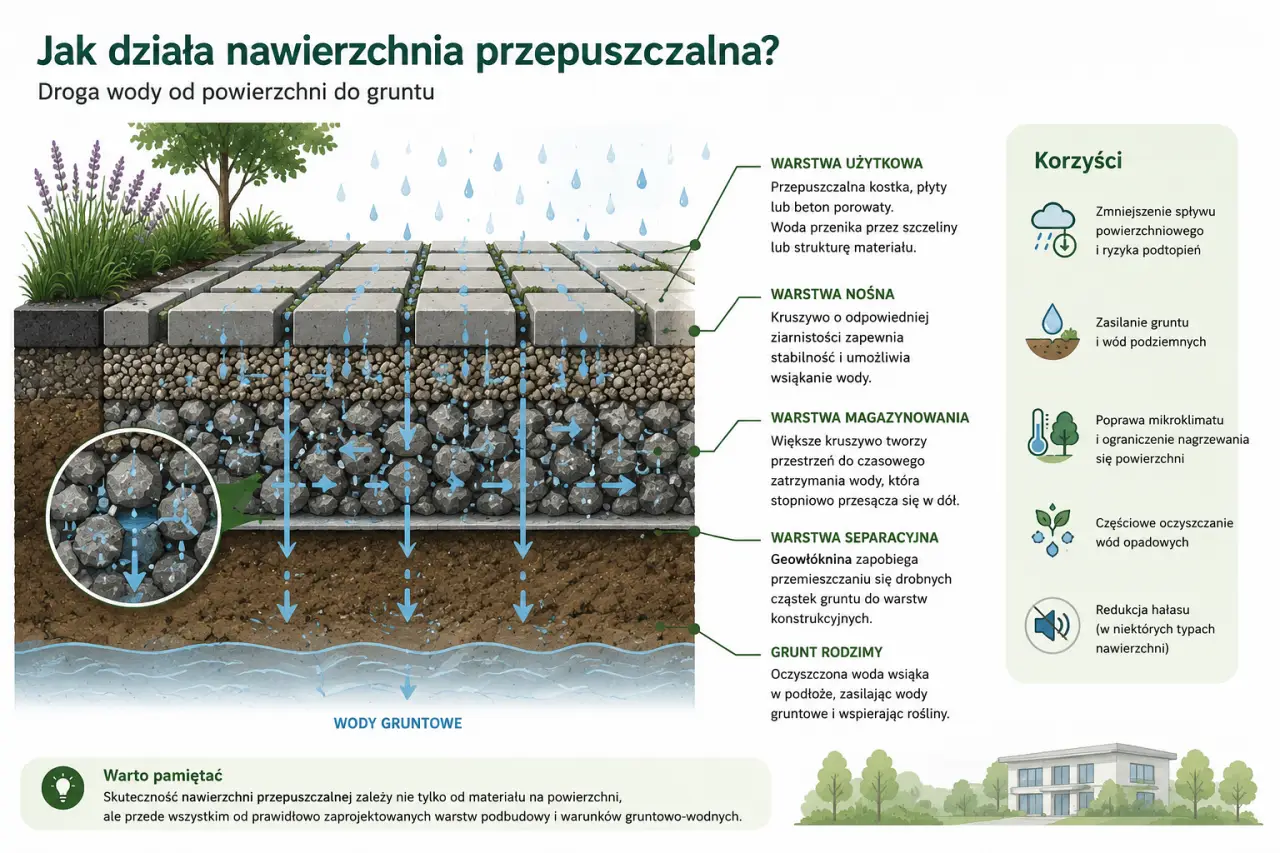

Jak działa nawierzchnia przepuszczalna?

Na pierwszy rzut oka trudno zauważyć różnicę. Chodnik, parking czy plac wykonany z nawierzchni przepuszczalnej często wygląda bardzo podobnie do tradycyjnej powierzchni. Kluczowa różnica nie znajduje się jednak na wierzchu, lecz w sposobie, w jaki cała konstrukcja została zaprojektowana.

W klasycznej nawierzchni większość wody pozostaje na powierzchni i spływa do najbliższego wpustu kanalizacji deszczowej. W nawierzchni przepuszczalnej część opadu może przeniknąć przez warstwę użytkową i stopniowo przedostać się do odpowiednio przygotowanych warstw znajdujących się niżej.

Nie oznacza to jednak, że woda znika bezpośrednio w gruncie.

Pod nawierzchnią znajduje się odpowiednio dobrana warstwa czystego kruszywa łamanego o dużej ilości wolnych przestrzeni. Tego rodzaju materiał nie tylko magazynuje część wody opadowej, ale również zapewnia odpowiednią trwałość konstrukcji i ogranicza ryzyko uszkodzeń powodowanych przez zamarzającą wodę. Materiał także stopniowo przekazuje ją dalej - do gruntu, systemu rozsączającego lub specjalnie zaprojektowanego zbiornika retencyjnego.

Można powiedzieć, że nawierzchnia działa podobnie jak gąbka. Nie zatrzymuje całej wody na zawsze, ale spowalnia jej przepływ. Zamiast gwałtownego spływu do kanalizacji powstaje proces rozłożony w czasie, dzięki któremu infrastruktura odwodnieniowa jest mniej obciążona podczas intensywnych opadów.

To właśnie spowolnienie odpływu jest jednym z najważniejszych elementów współczesnej gospodarki wodami opadowymi. W wielu przypadkach nie chodzi o całkowite zatrzymanie deszczu, lecz o ograniczenie gwałtownych przepływów, które prowadzą do przeciążenia kanalizacji oraz lokalnych podtopień.

Warto przy tym podkreślić, że skuteczność nawierzchni przepuszczalnej zależy od całego układu konstrukcyjnego, a nie wyłącznie od materiału znajdującego się na powierzchni. Nawet najlepsza kostka czy beton porowaty nie spełnią swojej roli, jeżeli pod nimi znajdzie się nieprzepuszczalne podłoże lub źle zaprojektowane warstwy konstrukcyjne.

Dlatego projektowanie takich rozwiązań zawsze powinno uwzględniać lokalne warunki gruntowo-wodne. Istotne znaczenie ma między innymi przepuszczalność gruntu, poziom wód gruntowych, przewidywane obciążenia ruchem oraz sposób zagospodarowania nadmiaru wody podczas wyjątkowo intensywnych opadów.

W praktyce oznacza to, że nawierzchnia przepuszczalna nie jest pojedynczym produktem, lecz elementem większego systemu gospodarowania wodą. Dopiero połączenie odpowiedniej nawierzchni z właściwie zaprojektowanymi warstwami konstrukcyjnymi oraz – w razie potrzeby – systemami retencji lub rozsączania pozwala w pełni wykorzystać jej możliwości.

Czy każda nawierzchnia przepuszcza wodę w ten sam sposób?

Choć często mówi się po prostu o „nawierzchniach przepuszczalnych”, w praktyce nie istnieje jedno uniwersalne rozwiązanie. Poszczególne technologie różnią się zarówno budową, jak i sposobem odprowadzania wody, a ich dobór zależy od przeznaczenia terenu oraz warunków gruntowo-wodnych.

Jednym z najprostszych rozwiązań są nawierzchnie wykonane z kostki brukowej układanej z odpowiednio szerokimi spoinami wypełnionymi przepuszczalnym materiałem. Woda nie przenika przez samą kostkę, lecz przesącza się pomiędzy jej elementami, a następnie trafia do warstw znajdujących się poniżej.

Innym rozwiązaniem są nawierzchnie z betonu jamistego, zwanego potocznie porowatym lub drenażowym. W tym przypadku woda może przepływać bezpośrednio przez strukturę materiału, ponieważ zawiera on znacznie więcej wolnych przestrzeni niż tradycyjny beton. Dzięki temu opad nie zatrzymuje się na powierzchni, lecz stopniowo przedostaje się do warstw konstrukcyjnych.

Coraz częściej stosuje się również geokraty oraz ażurowe płyty, które po wypełnieniu ziemią lub kruszywem pozwalają zachować dużą powierzchnię biologicznie czynną. Rozwiązania tego typu dobrze sprawdzają się między innymi na parkingach o mniejszym natężeniu ruchu, drogach pożarowych czy ciągach technicznych, gdzie nie jest konieczne wykonanie całkowicie szczelnej nawierzchni.

W niektórych miejscach wykorzystuje się także specjalne mieszanki mineralne lub żywiczne, które łączą odpowiednią wytrzymałość z możliwością przepuszczania wody. Z kolei na drogach o bardzo dużym natężeniu ruchu stosowane są również porowate nawierzchnie asfaltowe, choć ich podstawowym zadaniem jest najczęściej szybkie odprowadzenie wody z powierzchni jezdni i poprawa bezpieczeństwa ruchu, a nie bezpośrednie zasilanie gruntu wodą opadową.

Warto zauważyć, że wszystkie te rozwiązania mają wspólny cel, ale nie identyczne zastosowanie. Inaczej projektuje się parking osiedlowy, inaczej plac miejski, a jeszcze inaczej ścieżkę w parku czy podjazd do domu jednorodzinnego. Dlatego wybór odpowiedniej technologii zawsze powinien wynikać z analizy funkcji terenu, przewidywanego obciążenia oraz lokalnych warunków gruntowych.

To pokazuje, że nawierzchnia przepuszczalna nie jest jednym konkretnym produktem. Jest raczej grupą rozwiązań, które łączy wspólna idea – umożliwienie wodzie pozostania możliwie blisko miejsca, w którym spadła.

Warto o tym pamiętać

Nie wszystkie nawierzchnie określane jako przepuszczalne pełnią dokładnie tę samą funkcję.

Przykładem jest asfalt porowaty stosowany na niektórych drogach o dużym natężeniu ruchu. Jego podstawowym zadaniem jest przede wszystkim szybkie odprowadzenie wody z powierzchni jezdni, co ogranicza ryzyko aquaplaningu, poprawia przyczepność oraz zmniejsza hałas generowany przez opony.

Nie oznacza to jednak automatycznie, że cała woda infiltruje do gruntu. W wielu przypadkach jest ona przejmowana przez odpowiednio zaprojektowany system odwodnienia i odprowadzana poza jezdnię.

Z kolei nawierzchnie przepuszczalne wykorzystywane na parkingach, placach, chodnikach czy podjazdach najczęściej projektuje się właśnie po to, aby umożliwić częściowe magazynowanie oraz stopniowe rozsączanie wody opadowej w miejscu jej wystąpienia.

Dlatego, mimo podobnej nazwy, oba rozwiązania mogą pełnić zupełnie inne funkcje.

Dlaczego przepuszczalne nawierzchnie są ważne nie tylko dla retencji?

Na pierwszy rzut oka mogłoby się wydawać, że jedyną zaletą nawierzchni przepuszczalnych jest możliwość zatrzymania części wody opadowej. W rzeczywistości ich wpływ na funkcjonowanie miasta lub posesji jest znacznie szerszy.

Najbardziej oczywistą korzyścią jest zmniejszenie ilości wody, która podczas opadów trafia jednocześnie do kanalizacji deszczowej. Jeżeli część deszczu zostanie zatrzymana w warstwach konstrukcyjnych nawierzchni lub stopniowo przesączy się do gruntu, system odwodnienia nie musi w tym samym czasie odbierać całego opadu. W wielu przypadkach oznacza to mniejsze ryzyko lokalnych przeciążeń oraz podtopień podczas gwałtownych ulew.

To jednak dopiero początek.

Woda, która pozostaje w miejscu opadu, może stopniowo zasilać glebę i wspierać rozwój roślinności. Jest to szczególnie istotne w miastach, gdzie drzewa często rosną w otoczeniu dużych powierzchni utwardzonych. Każda możliwość naturalnego zasilania strefy korzeniowej staje się wtedy niezwykle cenna, zwłaszcza podczas długotrwałych okresów bezdeszczowych.

Przepuszczalne nawierzchnie wpływają również na mikroklimat. Szczelne powierzchnie wykonane z asfaltu lub tradycyjnego betonu bardzo szybko nagrzewają się w słoneczne dni, oddając ciepło jeszcze długo po zachodzie słońca. To jeden z czynników odpowiedzialnych za powstawanie miejskiej wyspy ciepła. Tam, gdzie większa ilość wody pozostaje w gruncie i może uczestniczyć w naturalnym obiegu, łatwiej utrzymać korzystniejsze warunki dla roślin, a lokalnie również nieco niższą temperaturę otoczenia.

Coraz częściej zwraca się także uwagę na jakość wód opadowych. Woda przesączająca się przez odpowiednio zaprojektowane warstwy konstrukcyjne może zostać częściowo oczyszczona z części zawiesin i zanieczyszczeń mechanicznych. Nie oznacza to oczywiście, że każda nawierzchnia przepuszczalna zastępuje urządzenia do podczyszczania wód opadowych. W przypadku parkingów, dróg czy terenów o podwyższonym ryzyku zanieczyszczenia nadal mogą być wymagane dodatkowe rozwiązania, takie jak separatory substancji ropopochodnych lub inne elementy systemu odwodnienia.

To ważne rozróżnienie.

Nawierzchnia przepuszczalna nie jest uniwersalnym lekarstwem na wszystkie problemy związane z wodą opadową. Stanowi jednak jeden z elementów większego systemu, którego zadaniem jest możliwie wierne odtworzenie naturalnego obiegu wody.

I właśnie w tym tkwi jej największa wartość.

Zamiast jak najszybciej pozbywać się deszczu z miasta, pozwala przynajmniej części wody pozostać tam, gdzie spadła. Dokładnie tak, jak od tysięcy lat robi to sama natura.

Warto wiedzieć

Nawierzchnia przepuszczalna nie zwalnia z obowiązku właściwego odwodnienia terenu. Podczas wyjątkowo intensywnych opadów lub w okresach, gdy grunt jest już nasycony wodą, część deszczu może wymagać bezpiecznego odprowadzenia. Dlatego nowoczesne systemy gospodarowania wodami opadowymi bardzo często łączą retencję, rozsączanie i klasyczne odwodnienie w jeden spójny układ.

Podobnie jak wiele innych elementów infrastruktury, nawierzchnie przepuszczalne wymagają okresowej konserwacji. Z czasem pory i szczeliny mogą zostać wypełnione piaskiem, liśćmi oraz innymi drobnymi zanieczyszczeniami. Zjawisko to, określane jako kolmatacja, ogranicza zdolność nawierzchni do przepuszczania wody. Dlatego w zależności od rodzaju zastosowanego rozwiązania zaleca się okresowe czyszczenie, na przykład z wykorzystaniem urządzeń podciśnieniowych lub metod hydrodynamicznych.

Nawierzchnia to dopiero początek

Patrząc na nowoczesny parking lub chodnik, łatwo odnieść wrażenie, że cała technologia znajduje się na powierzchni. Tymczasem z punktu widzenia gospodarki wodnej najważniejsze elementy bardzo często pozostają całkowicie niewidoczne.

To, co widzimy pod stopami, jest jedynie pierwszą warstwą całego systemu.

Jeżeli nawierzchnia została zaprojektowana jako przepuszczalna, deszczówka rozpoczyna dalszą drogę pod powierzchnią terenu. Trafia do odpowiednio dobranych warstw konstrukcyjnych, które mogą czasowo magazynować wodę, spowalniać jej odpływ, umożliwiać infiltrację do gruntu lub kierować ją do kolejnych elementów systemu retencyjnego.

To właśnie dlatego o skuteczności całego rozwiązania nie decyduje wyłącznie rodzaj kostki czy betonu. Równie ważne są warstwy znajdujące się pod nimi, odpowiednio dobrane kruszywa, geowłókniny, systemy rozsączające oraz sposób odprowadzenia nadmiaru wody podczas wyjątkowo intensywnych opadów.

Można powiedzieć, że współczesna nawierzchnia coraz częściej staje się elementem większego układu, którego zadaniem nie jest jedynie przenoszenie obciążeń samochodów i pieszych. Coraz częściej pełni również funkcję pierwszego etapu lokalnej retencji.

To podejście dobrze wpisuje się w filozofię rozwiązań określanych jako Nature-based Solutions (NBS). Zamiast możliwie szybko odprowadzać wodę poza teren inwestycji, staramy się zatrzymać ją tam, gdzie spadła, a następnie wykorzystać naturalne procesy zachodzące w gruncie i roślinności.

W praktyce oznacza to odejście od myślenia o pojedynczych elementach infrastruktury.

Parking przestaje być wyłącznie parkingiem.

Chodnik przestaje być wyłącznie chodnikiem.

Plac przestaje być jedynie utwardzoną powierzchnią.

Każdy z tych elementów może jednocześnie uczestniczyć w gospodarowaniu wodami opadowymi i wspierać lokalny obieg wody.

To jedna z największych zmian, jakie zaszły we współczesnym projektowaniu miast.

Coraz częściej nie budujemy już wyłącznie infrastruktury transportowej.

Budujemy infrastrukturę, która równocześnie pomaga lepiej funkcjonować całemu środowisku.
